螺旋板式換熱器

螺旋板式換熱器是一種高效換熱設備，適用汽—汽.汽—液.液—液，對液傳熱。它適用于化學.石油.溶劑.醫藥.食品.輕工.紡織.冶金.軋鋼.焦化等行業。按結構形式可分為不可拆式(Ⅰ型)螺旋板式及可拆式(Ⅱ型.Ⅲ型)螺旋板式換熱器。無錫華邦智能裝備有限公司產品的結構及...

全國統一訂購熱線：0510-85189090

立即咨詢

螺旋板式換熱器介紹

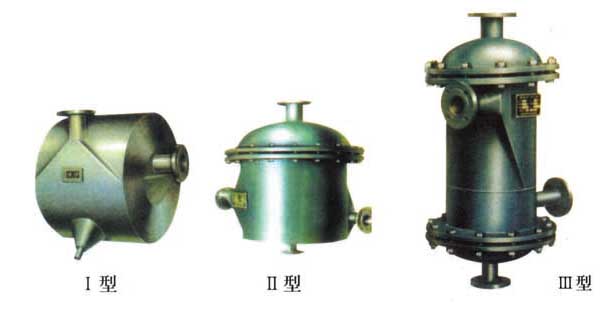

螺旋板式換熱器是一種高效換熱設備，適用汽—汽.汽—液.液—液，對液傳熱。它適用于化學.石油.溶劑.醫藥.食品.輕工.紡織.冶金.軋鋼.焦化等行業。按結構形式可分為不可拆式(Ⅰ型)螺旋板式及可拆式(Ⅱ型.Ⅲ型)螺旋板式換熱器。

螺旋板式換熱器結構及性能

1.本設備由兩張卷制而成，形成了兩個均勻的螺旋通道，兩種傳熱介質可進行全逆流流動，大大增強了換熱效果，即使兩種小溫差介質，也能達到理想的換熱效果。

2.在殼體上的接管采用切向結構，局部阻力小，由于螺旋通道的曲率是均勻的，液體在設備內流動沒有大的轉向，總的阻力小，因而可提高設計流速使之具備較高的傳熱能力。

3.Ⅰ型不可拆式螺旋板式換熱器螺旋通道的端面采用焊接密封，因而具有較高的密封性。

4.Ⅱ型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其中一個通道可拆開清洗，特別適用有粘性.有沉淀液體的熱交換。

5.Ⅲ型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其兩個通道可拆開清洗，適用范圍較廣。

6.螺旋板式換熱器按公稱壓力可分為PN0.6、1.0、1.6、2.5MPa(系指單通道以有承受的大工作壓力)。按材質可分為碳素鋼和不銹鋼。用戶可根據實際工藝情況選用。

7.單臺設備不能滿足使用要求時，可以多臺組合使用，但組合時必須符合下列規定：

并聯組合.串聯組合，設備和通道間距相同?；旌辖M合：一個通道并聯，一個通道串聯。

以上是部分規格的螺旋板換熱器介紹：不銹耐酸鋼制PN0.6、1.6MPa，不可拆式(Ⅰ型)螺旋板換熱器，可拆式螺旋板式換熱器安裝連接尺寸表HGJ45-91

螺旋板式換熱器的換熱原理：

對于換熱的兩種介質，如果都是液體，在螺旋板式換熱器的流道內要按逆流方式流動。所謂逆流是指進行換熱的兩相鄰流道內的兩種液體，沿螺旋流道彼此相反的方向流動，這樣能使兩種流體介質之間始終保持一定溫差，從而達到傳熱效果。

對于換熱的兩種介質，一種是液體，另一種是氣體，則它們?cè)诼菪迨綋Q熱器內要按錯流方式流動，即液體在換熱器內沿螺旋方向流動，而氣體沿?fù)Q熱器的軸向直接通過，這主要是考慮到氣體的特點，氣體一般要求流量大，阻力小，或有的是用于蒸汽冷凝，因此一般不讓氣體沿螺旋方向流動。

螺旋板式換熱器的原材料：

1、非金屬用材

我國研究制造成功的不透性石墨有浸漬石墨、壓制石墨和澆注石墨三大類，都是用人造石墨和合成樹脂等制造而成的導熱耐蝕材料。

2、鋼材

用于換熱設備的碳素鋼板、低合金鋼板、高合金鋼板，其使用規定參見GB 150中的表4-1“鋼板許用應力”。

3、管束用材

換熱設備管束用材標準及許用應力，使用溫度范圍，工藝性能試驗等應按GB 150-1998中所列的相關規定執行。

4、鍛件

用作圓筒和封頭的筒形和碗形鍛件及公稱厚度大于300mm的低合金鋼鍛件應選用III級或IV級。其標準及許用應力，使用溫度范圍按GB 150中所列的要求執行。

5、其他金屬用材

采用有色金屬制造的換熱器的冶煉方法、熱處理狀態、許應用力、無損檢測標準、檢測項目按相應的國家標準、行業標準或參照GB 151的附錄D選取。

螺旋板換熱器參數:

螺旋板換熱器的結垢清洗：

1、水洗：堿洗完畢后，用清潔的軟化水重復對換熱器進行沖刷，將換熱器內的殘?jiān)耆珱_刷潔凈。

2、酸洗：將注滿酸溶液的換熱器靜態浸泡2h.然后接連動態循環3~4h.其間每隔進行正反替換清潔。酸洗完畢后，若酸液pH值大于2，酸液可重復運用。

3、沖冼：酸洗前，先對換熱器進行開式?jīng)_刷，使換熱器內部沒有泥、垢等雜質，這么既能進步酸洗的作用，也可下降酸洗的耗酸量。將清潔液倒人清潔設備，然后再寫入換熱器中。

4、堿洗：酸洗完畢后，用NaOH，Na2CO3，，Na3PO4，軟化水按必定的份額制造好，運用動態循環的方法對換熱器進行堿洗，到達酸堿中和，使換熱器板片不再腐蝕。
